Управление пожарной насосной станцией для торгового центра

Шкаф управления пожарной насосной станцией RUBICON Fire Pump-2 для торгового центра в Тулуне. Два насоса с резервированием, АВР, устройства плавного пуска, защита от сухого хода, контроль целостности сигнальных цепей, автоматическое открытие электрозадвижки.

Пожарная автоматикаТорговый центр в г. Тулунг. Тулун, Иркутская область

Торговый центр — объект массового пребывания людей. По нормам СП 10.13130 в таких зданиях обязательны системы автоматического пожаротушения: спринклерная, дренчерная или водяного тушения. Их сердце — пожарная насосная станция, которая мгновенно поднимает давление в системе при обнаружении пожара.

Для торгового центра в городе Тулун Иркутской области РУБИКОН изготовил и поставил шкаф управления пожарной насосной станцией RUBICON Fire Pump-2. Решение построено на свободно программируемом контроллере Segnetics с полным набором функций безопасности: двойное резервирование, автоматический ввод резерва, защита от сухого хода, контроль целостности сигнальных цепей.

Объект

Торговый центр в г. Тулун Иркутской области. По проекту здание оборудовано автоматической системой пожаротушения спринклерного типа, питание системы — от собственной пожарной насосной станции с двумя насосами повышения давления.

Задача

Основные требования технического задания:

  1. управление двумя пожарными насосами — основным и резервным;
  2. автоматическое включение резервного насоса при отказе основного — не позднее 10 секунд;
  3. автоматический ввод резервного питания (АВР) при пропадании или искажении напряжения на основном вводе;
  4. контроль целостности цепей управления и сигнальных цепей — обрыв кабеля должен быть немедленно обнаружен;
  5. защита от сухого хода — если нет воды во всасывающей линии, насос не должен запускаться;
  6. формирование сигнала на открытие электрозадвижки спринклерной системы при пуске насоса;
  7. непрерывная круглосуточная работа на протяжении всего срока эксплуатации здания.

Решение — RUBICON Fire Pump-2

Шкаф RUBICON Fire Pump-2 — наша серийная разработка для пожарных насосных станций с двумя насосами (есть версия на три). Собран на базе контроллера Segnetics, что гарантирует надёжность и отсутствие санкционных рисков.

Электрическая часть

  • Два вводных автомата с АВР — мгновенное переключение на резервное питание при пропадании основного;
  • Силовые контакторы для коммутации двигателей насосов;
  • Устройства плавного пуска для двигателей (снижение пусковых токов и защита механики);
  • Автоматы защиты двигателей с селективной отсечкой — позволяют запускать насос даже при аварийных пусковых токах, типичных для пожарного оборудования;
  • Отдельный резервный источник питания 24 В для управляющей части — работает при полном обесточивании.

Автоматика

  • Контроллер Segnetics с встроенным дисплеем для диагностики на двери шкафа;
  • Входы для датчиков давления в напорной магистрали — пуск при падении давления ниже уставки;
  • Входы для датчиков сухого хода на всасывающей линии — блокировка пуска при отсутствии воды;
  • Выходы на электрозадвижку спринклерной системы — автоматическое открытие при пуске насоса;
  • Релейные выходы для сигнализации в АПС и на пульт пожарного поста (пуск, авария, автоматика, питание).

Диагностика и контроль целостности

Отдельный блок автоматики постоянно контролирует целостность сигнальных цепей методом подмагничивания током малой величины (3–5 мА). Обрыв любого провода или короткое замыкание в цепи датчика давления, датчика сухого хода или цепи питания насоса мгновенно сигнализируется как «Неисправность». Это требование МЧС для пожарных систем — замаскированный обрыв не должен оставаться незамеченным.

Алгоритм срабатывания при пожаре

  1. Срабатывает спринклерная головка — давление в системе падает ниже уставки.
  2. Шкаф фиксирует падение давления, проверяет наличие воды на всасе (датчик сухого хода).
  3. Если вода есть — запускается основной насос с плавным разгоном (2–5 секунд).
  4. Параллельно открывается электрозадвижка спринклерной магистрали.
  5. Шкаф отправляет сигнал «Пуск насоса» в АПС и на пожарный пост.
  6. Если основной насос не создал давление за 15 секунд — автоматический переход на резервный насос.
  7. Шкаф работает до поступления команды останова от оператора — круглосуточно, без тайм-аутов.

Как проводится ТО пожарной насосной

По регламенту пожарная насосная тестируется еженедельно. Шкаф Fire Pump-2 поддерживает тестовый пуск без сработки общей тревоги:

  1. Инженер эксплуатации переводит шкаф в режим «Тест» ключом на лицевой панели;
  2. Нажимает кнопку «Пуск основного насоса» — насос запускается на 30–60 секунд;
  3. Шкаф фиксирует параметры: ток, давление, время выхода на режим — в журнал;
  4. После теста — автоматический возврат в режим «Автомат».

Все тестовые запуски логируются с меткой времени — удобно для отчётности перед проверяющими органами.

Результат

Шкаф сдан заказчику и установлен в торговом центре. На приёмочных испытаниях с комиссией МЧС все сценарии отработаны с первого раза: автоматический пуск при падении давления, переход на резервный насос, работа при обесточивании основного ввода, открытие электрозадвижки. Нареканий не было.

Что дальше

Пожарная насосная — не место для компромиссов. Шкафы серии RUBICON Fire Pump стандартизированы под 2 и 3 насоса, серийное производство позволяет отгружать типовые конфигурации за 3–4 недели. Если у вас объект на стадии проектирования или модернизации пожарных систем — напишите нам.

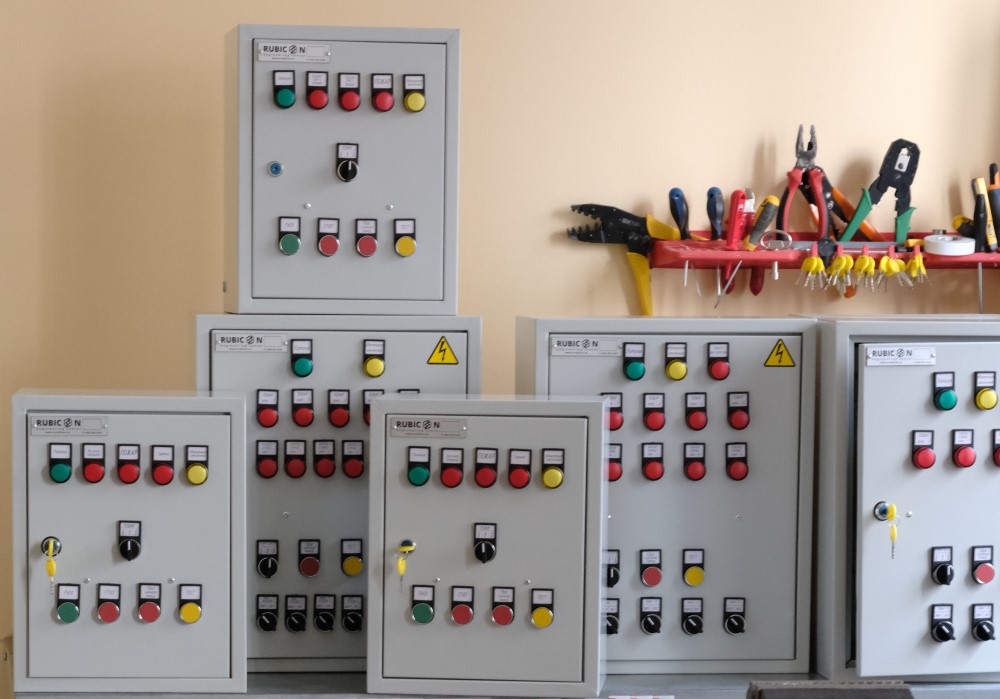

Шкаф пожарной насосной на объекте

Частые вопросы

  • Почему пожарная насосная — отдельная система, а не часть обычной насосной ХВС?
    По СП 10.13130 пожарная насосная должна быть полностью независимой: отдельные насосы, отдельный трубопровод, отдельное питание с АВР, отдельная автоматика. Это сделано для того, чтобы отказ хозяйственно-питьевой системы (протечка, ремонт, отключение) не влиял на пожарное водоснабжение, и наоборот.
  • Как шкаф понимает, что пожар уже закончен?
    Шкаф сам не останавливает насос. Остановка — только по команде оператора после подтверждения, что пожар ликвидирован. Это сделано из соображений безопасности: автоматическая остановка могла бы отключить насос раньше, чем закончат работать спринклерные головки.
  • Что такое контроль целостности цепей и зачем это нужно?
    Через каждый провод цепей управления постоянно пропускается малый ток (3–5 мА). Если провод оборвался, отгорел, замкнут — ток перестаёт течь, и шкаф мгновенно сигнализирует о неисправности. Без этого замаскированный обрыв (например, перегрызли мыши) мог бы остаться незамеченным до пожара — и тогда система не сработала.
  • Сколько стоит шкаф RUBICON Fire Pump-2?
    Для стандартной конфигурации (2 насоса по 7,5–15 кВт, АВР, контроллер Segnetics, HMI, устройства плавного пуска): 450–650 тыс. ₽. Плюс пусконаладка 40–60 тыс. ₽. Трёхнасосная версия Fire Pump-3 — на 80–120 тыс. ₽ дороже за счёт дополнительного силового блока.
  • Можно ли управлять насосной со смартфона?
    Не рекомендуется для пожарной насосной — она должна быть изолирована от интернета по требованию безопасности. Но можно подключить шкаф к SCADA здания (например, объединённой автоматике ТЦ) и видеть состояние насосной с рабочего места охранника или главного инженера на территории здания.
  • Как часто надо тестировать насосы?
    По регламенту МЧС — не реже раз в неделю кратковременный тестовый пуск. Раз в месяц — полный пуск с имитацией пожарной тревоги. Раз в полгода — выезд сервисной организации с проверкой всех защит, калибровкой датчиков, замером токов. Все тесты шкаф автоматически логирует для контролирующих органов.
