Шкаф управления для приточно-вытяжных установок Rubicon Vent Pro — топовое решение линии RUBICON Vent для сложных инженерных объектов. Отличается от стандартных шкафов наличием сенсорной панели оператора (HMI) с мнемонической, табличной, графической и текстовой визуализацией, поддержкой компрессорно-конденсаторного блока (ККБ) для охлаждения приточного воздуха, управлением рециркуляцией и расширенными функциями защиты и диагностики. Применяется на серьёзных объектах, где требуется централизованный контроль технологического процесса в реальном времени.
Основные функции системы
- Контроль и управление вентиляторами (приточный + вытяжной)
- Контроль и управление ККБ (компрессорно-конденсаторный блок) — охлаждение приточного воздуха
- Контроль засорения фильтра(-ов)
- Контроль температуры приточного воздуха
- Управление воздушными клапанами
- Управление клапаном рециркуляции:
- 99–89% — холодный и переходный период
- 0% — тёплый период
- Управление обогревом приточного воздушного клапана
- Отключение установки по сигналу от системы пожарной сигнализации
Управляющие функции
- Непрерывное, бесперебойное, централизованное управление и контроль состояния технологического процесса и технологических параметров в реальном времени в автоматическом режиме
- Поддержание в установленных пределах значений регулируемых параметров технологического процесса
- Дистанционный, централизованно управляемый пуск / останов оборудования в автоматическом режиме
- Дистанционное управление запуском / остановом оборудования
- Местное / ручное управление запуском / остановом
- Просмотр параметров работы оборудования, параметров технологического процесса, аварийных сообщений на местной панели HMI в производственной зоне, устанавливаемой по месту рядом с технологическим оборудованием
Функции защиты
- Реализация защитных и технологических блокировок электроприводов технологического оборудования
- Контроль и отображение оператору информации о состоянии аппаратов защиты оборудования
Информационные функции
- Сбор и первичная обработка технологической информации от контролируемых объектов
- Контроль, регистрация и хранение основных параметров технологического процесса
- Воспроизведение технологической информации на сенсорной панели оператора (HMI) в табличной, мнемонической, графической и текстовой форме
- Автоматическое формирование и выдача сообщений о возникающих аварийных ситуациях на панель оператора
Конструкция

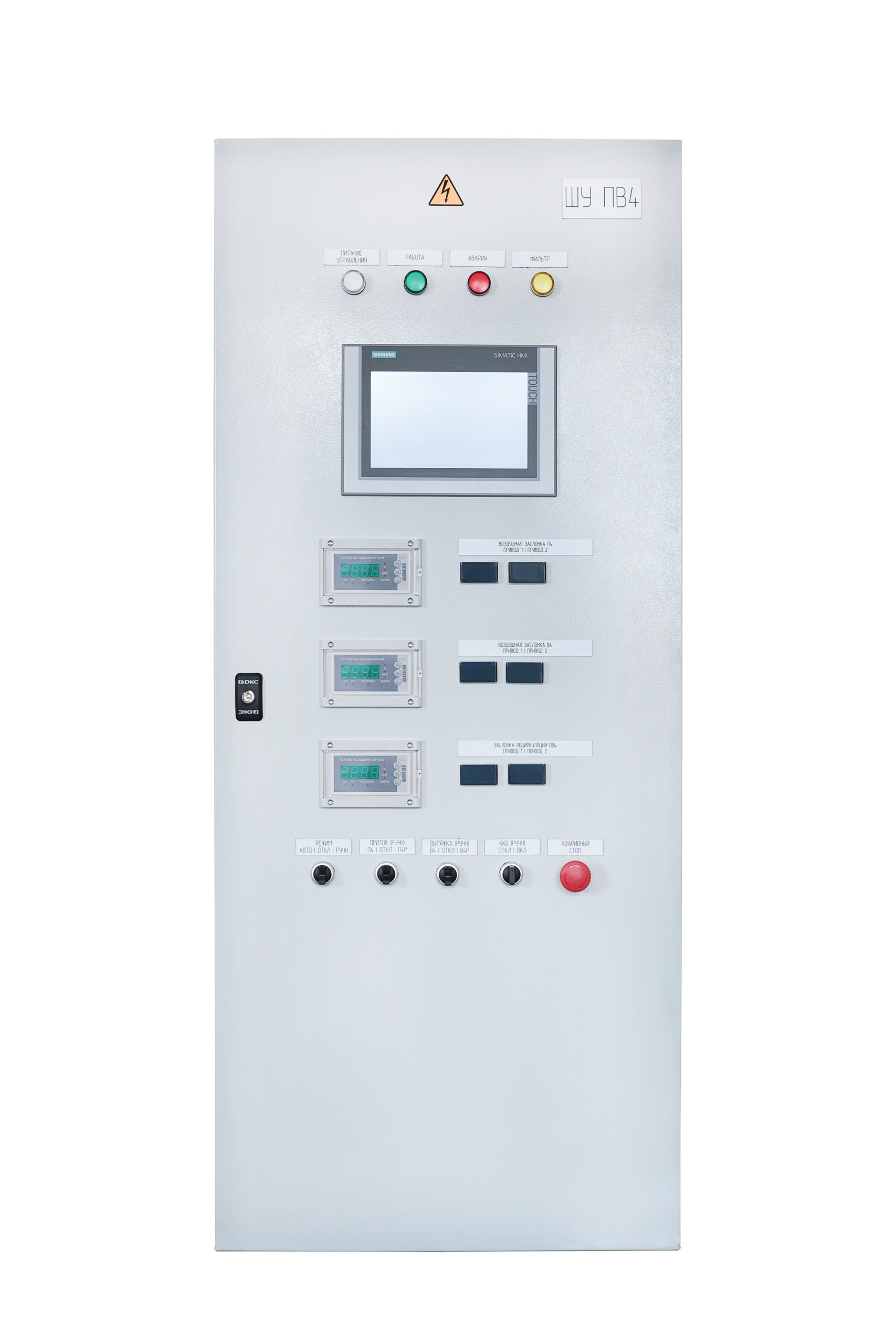

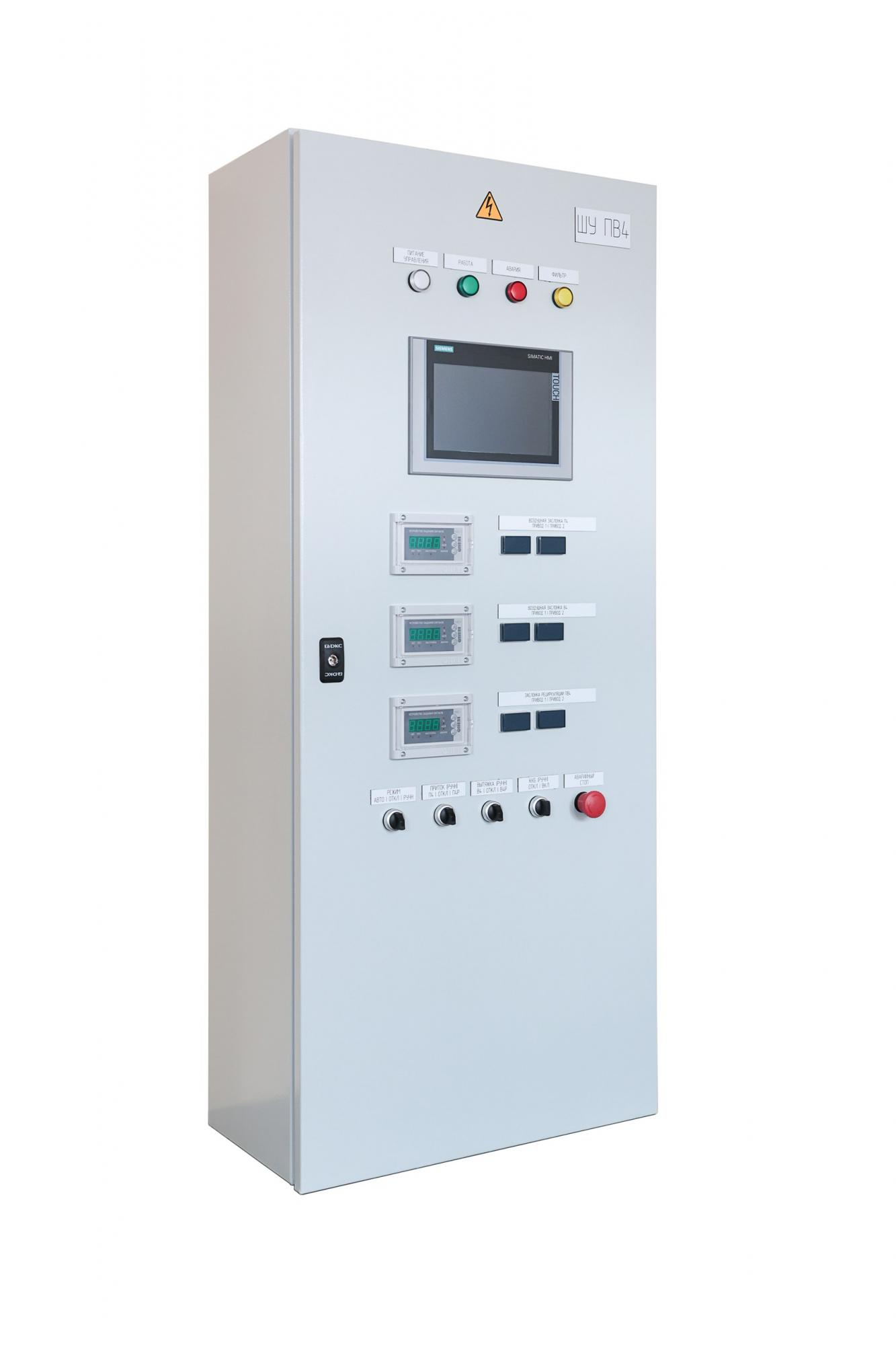

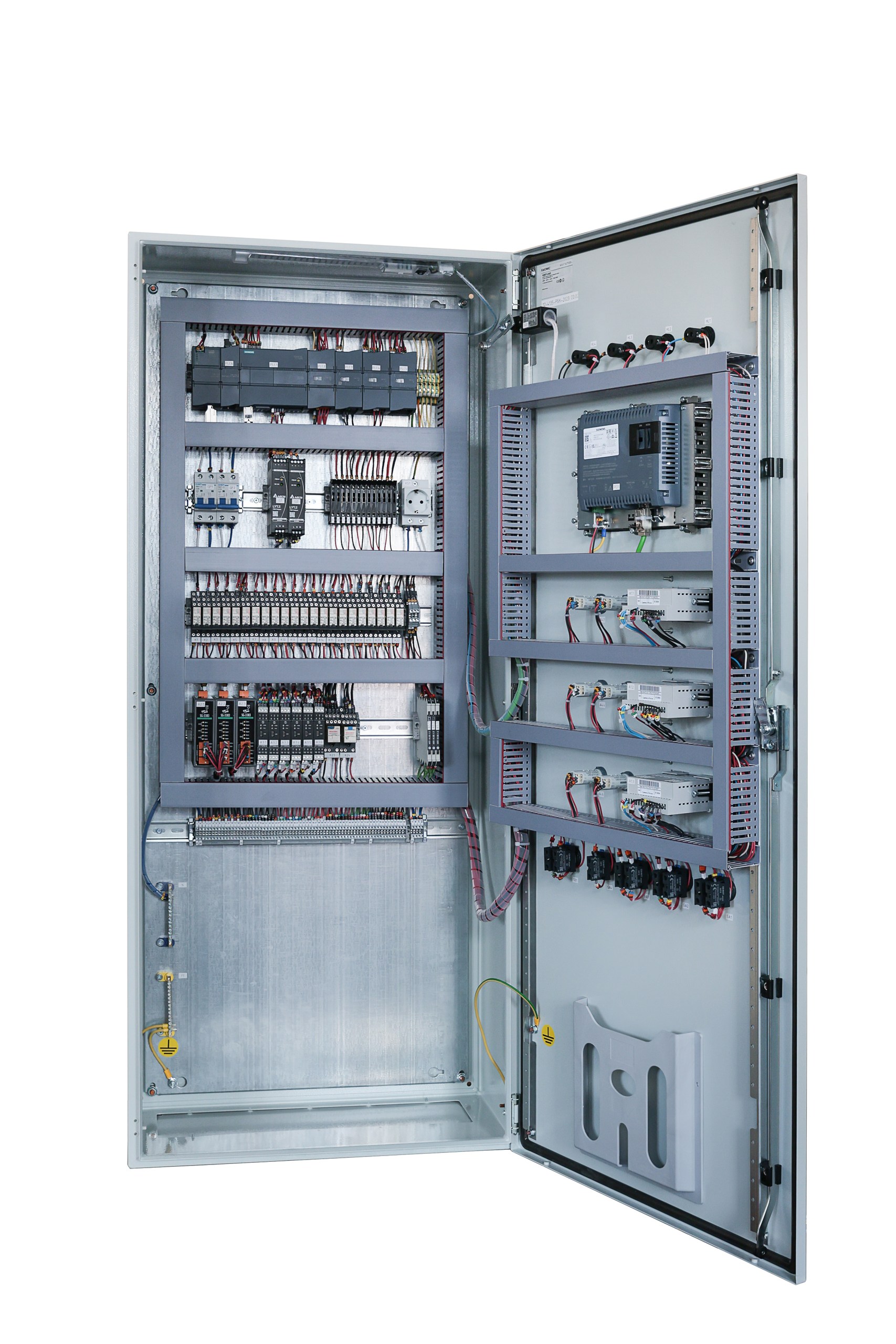

Напольный или настенный шкаф в металлическом корпусе со степенью защиты IP54 (стандарт) или IP65 (по заказу). Листовая сталь 1,5–2,0 мм с порошковой покраской RAL 7035. На лицевой дверце — сенсорная цветная панель HMI (7" или 10", в зависимости от конфигурации) с мнемонической визуализацией установки. Опционально — принудительный обдув корпуса для шкафов большой мощности.
Применение
- Крупные приточно-вытяжные установки с охлаждением (ККБ)
- Промышленные производства с требованием централизованного контроля
- Торговые центры, бизнес-центры, концертные залы, спорткомплексы
- Серверные, ЦОДы, чистые помещения, лаборатории
- Объекты с повышенными требованиями к документированию параметров
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Авторизованный пусконаладочный центр с выездом на объект по РФ. Поставка ЗИП и схем — 3 рабочих дня. Техническая поддержка проектировщиков — бесплатно. Стоимость шкафа под проект (зависит от количества обслуживаемых агрегатов, конфигурации HMI, мощности вентиляторов, наличия ЧП).
