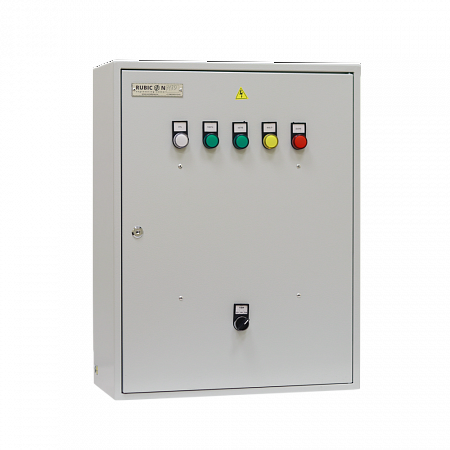

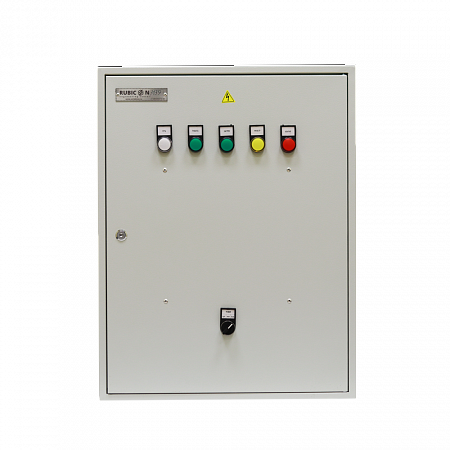

Шкаф управления вентиляцией с электрическим калорифером RUBICON Vent — полнофункциональный шкаф автоматики для приточно-вытяжных установок с нагревом воздуха электрическим калорифером. Применяется там, где нет возможности подключиться к теплосети или использование воды нецелесообразно. Обеспечивает плавное регулирование мощности нагрева, защиту от перегрева, обязательное доохлаждение калорифера после остановки системы (иначе остаточное тепло может повредить ТЭНы), а также работу по недельному графику и ведение журнала событий.
Основные функции
- Ручное либо дистанционное включение / выключение системы вентиляции
- Управление работой и защита двигателя приточного / вытяжного вентилятора
- Управление работой электрического калорифера (ступенчатое или плавное через симистор)
- Управление приводом воздушной заслонки (откр/закр) приточного или вытяжного воздуха
- Поддержание заданной температуры воздуха в приточном воздуховоде
- Отключение вентиляции при аварийных ситуациях, срабатывании пожарной сигнализации
- Контроль загрязнённости воздушного фильтра
- Индикация рабочих и аварийных режимов с выводом текстовых сообщений об аварии
- Прогрев шкафа при низкой температуре (встроенный ТЭН с термостатом)
- Подключение к системе диспетчеризации (Modbus RTU)
Описание работы шкафа управления
- При запуске установки включаются приточный и вытяжной вентилятор
- Управление скоростью вентиляторов через частотный преобразователь
- Поддерживается заданная температура приточного воздуха за счёт управления открытием заслонок и подачей напряжения на электрический нагреватель. Контроль заданной температуры по канальному датчику
- Защита электрокалорифера от перегрева (датчик температуры ТЭНов + термостат)
- Доохлаждение электрокалорифера после остановки системы — вентиляторы продолжают работу несколько минут после отключения ТЭНов
- Отключение вентиляции при получении сигнала АВАРИЯ или ПОЖАР
- Индикация загрязнённости фильтра при помощи датчика перепада давления
- Индикация рабочих, аварийных режимов, измеренной температуры
- Ручное или автоматическое переключение режима ЗИМА / ЛЕТО
- Регулирование по наружному датчику температуры
- Работа установки по заданному графику: «ночной», «выходной день», «экономичный» режимы
- Сохранение всей информации о работе установки в журнале событий
Элементы установки
Приток:
- Приточный вентилятор
- Частотный преобразователь
- Воздушная заслонка притока с приводом
- Фильтр с датчиком перепада давления
- Электрический калорифер (ТЭНы)
- Термостат защиты от перегрева
- Датчик температуры канальный
- Наружный датчик температуры
- Рециркуляционная заслонка с приводом (опция)
- Охладитель водяной или фреоновый (опция)
- Увлажнитель паровой или сотовый (опция)
- Рекуператор роторный или пластинчатый (опция)
Вытяжка:
- Вытяжной вентилятор
- Частотный преобразователь
- Воздушная заслонка вытяжки с приводом
- Датчик температуры канальный

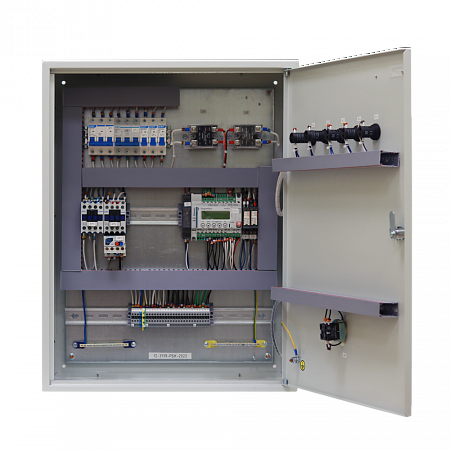

Конструкция
Металлический корпус со степенью защиты IP31, IP54 или IP65 (по заказу). Листовая сталь, порошковая окраска RAL 7035. Внутренняя компоновка на DIN-рейках. Опционально — размещение ЧП внутри корпуса шкафа.
Применение
- Приточно-вытяжные установки с электрическим подогревом воздуха
- Объекты без подключения к теплосети
- Небольшие административные и производственные помещения
- Торговые помещения, точки общественного питания
- Загородные объекты, где нет центрального отопления
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Техническая поддержка проектировщиков — бесплатно. Поставка ЗИП — 3 рабочих дня. Стоимость шкафа под проект.
